ST系列TCU溫控單元

技術參數：

1、熱媒：飽和水蒸汽壓力：0.5MPa及以上，溫度：158.8℃及以上
2、熱水控制溫度 ?RT+10℃～135℃
3、利用蒸汽采用管道式蒸汽和水混合換熱器對工藝水進行循環加熱；
4、蒸汽在換熱工藝使用中要噪音小、沒有振動、熱效率高；
5、蒸汽和水混合換熱器使用壽命達15年以上，做到一勞永逸；
6、工藝熱水溫度恒定、無需人工值守、全自動控制。

產品介紹詳細信息

廠家實力視頻：

生產車間面積超2.5萬㎡，公司現有員工340余人，其中研發技術人員占20%，公司現有廠房面積25000㎡，年產量5000臺，連續2年產值超3億。

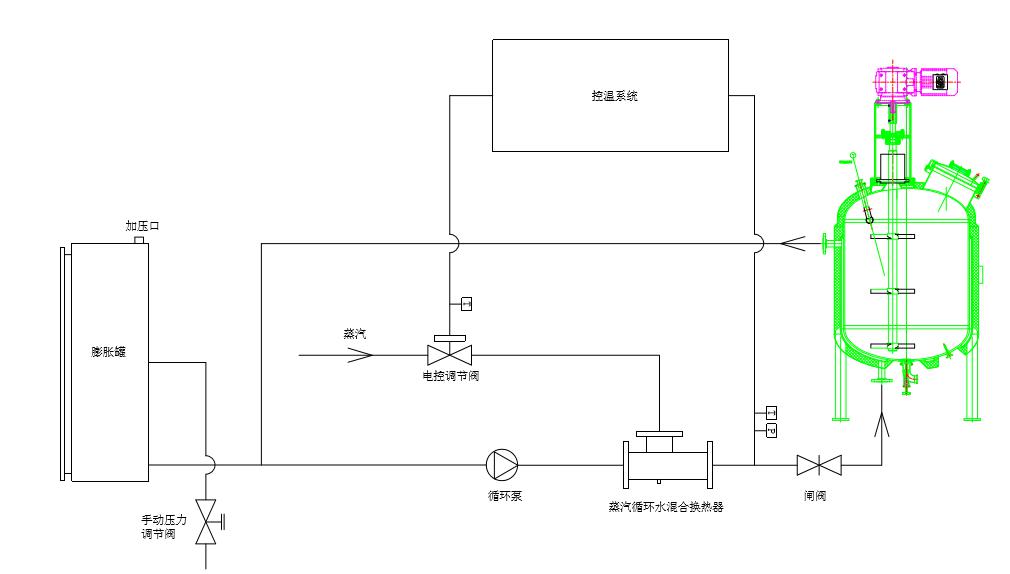

原理介紹

在醫藥、化工企業的工藝生產中需要采用蒸汽加熱，實現工藝保溫或?qū)に囘M(jìn)行熱水循環加熱。為滿足廣大客戶的需要，根據我們多年生產經驗，特設計由蒸汽作為熱源、常溫水作為水源的熱水控溫裝置

熱媒：飽和水蒸汽壓力：0.5MPa及以上，溫度：158.8℃及以上，熱水控制溫度RT+10℃~135C

利用蒸汽采用管道式蒸汽和水混合換熱器對工藝水進行循環加熱；蒸汽在換熱工藝使用中噪音小、沒有振動、熱效率高；蒸汽和水混合換熱器使用壽命達15年以上，做到一勞永逸.

型號	ST-25W	ST-38W	ST-60W	ST-100W	ST-200W	ST-300W
蒸汽壓力	4～6bar
熱水溫度范圍	RT+10℃～135℃
控溫精度	±1℃
換熱能力max	25kW	38kW	60kW	100kW	200kW	300kW
蒸汽接口	DN20 PN10	DN20 PN10	DN20 PN10	DN25 PN10	DN32 PN10	DN40 PN10
泵流量	110L/min 2.5bar	200L/min 2.5bar max	200L/min 2.5bar max	250L/min 2.5bar max	400L/min 2.5bar max	600L/min 2.5bar max
熱水進出口	DN25 PN10	DN32 PN10	DN40 PN10	DN50 PN10	DN65PN10	DN80 PN10
排液口尺寸	DN25 PN10	DN32 PN10	DN40 PN10	DN50 PN10	DN65 PN10	DN80 PN10
控制系統	PLC控制器
顯示與輸入	7英寸彩色觸摸屏，溫度曲線顯示、記錄
蒸汽流量控制	通過比例調節閥，4～20mA信號調整開度大小
電源380V50HZ	1.8kW	2.5kW	2.5kW	4kW	5.5kW	7.5kW
尺寸 cm	7080175	7080175	10095175	125100200	150125205	205145205
外殼材質	冷軋板噴塑（標準顏色7035）
