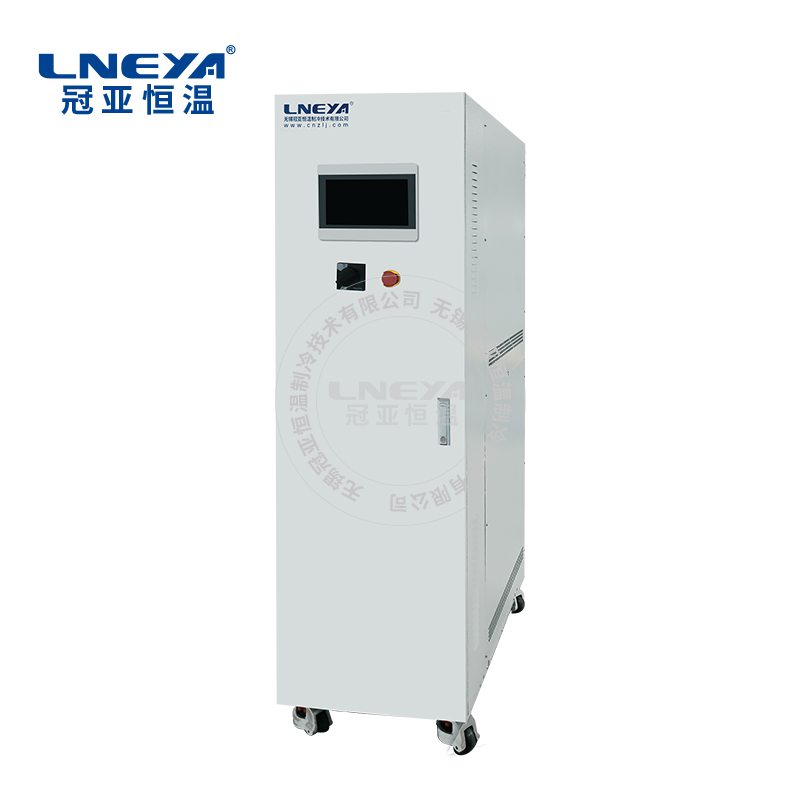

ZLTZ系列CHILLER制冷循環器

2024/11/14 Chiller高精度制冷循環器 3677

適用范圍

適合應?于微通道反應器、板式換熱器、冷板、熱沉板、管式反應器等換熱?積?、制冷量?、溫差?的控溫需求場所；設備可?動回收導熱介質；ZLTZ控溫機組與微通道反應器組合成?放熱量控溫運?，同流量?況下相對于導熱油換熱控溫傳熱效率5倍以上，同時進出?溫差?，溫度場均勻性?，特別適合劇烈放熱反應的應?；ZLTZ控溫機組與冷板、熱沉板組合?吸熱、?均勻性控溫運?；ZLTZ控溫機組與ESC卡盤、真空卡盤等組合，實現-65℃~200℃溫控范圍，同時可以實現?臺ZLTZ控溫機組帶多個ESC卡盤控制不同的溫度。

型號		ZLTZ-3	ZLTZ-6	ZLTZ-10	ZLTZ-15W	ZLTZ-20W	ZLTZ-30W	ZLTZ-40W	ZLTZ-75W	ZLTZ-100W	ZLTZ-150W
型號		ZLTZ-3W	ZLTZ-6W	ZLTZ-10W	ZLTZ-15W	ZLTZ-20W	ZLTZ-30W	ZLTZ-40W	ZLTZ-75W	ZLTZ-100W	ZLTZ-150W
溫度范圍		?-10℃ ~25℃
制冷量	at 0℃	8.1kW	16.25kW	28.5kW	40.2kW	44.6kW	70.6kW	89.2kW	166.5kW	215kW	314.9kW
制冷量	at -10℃	5.48kW	11kW	19.35kW	26.6kW	29.8kW	48.2kW	59.6kW	118kW	147.7kW	226.6kW
接口尺寸	出口	φ12	φ12	φ28	φ28	φ28	φ28	φ42	DN50	DN50	DN65
接口尺寸	回口	φ20	φ20	φ35	φ35	φ42	φ54	φ54	DN80	DN80	DN100
水冷	at 25℃	2m3/h	4m3/h	6.2m3/h	10m3/h	12.2m3/h	19m3/h	22m3/h	38m3/h	54m3/h	70.5m3/h
冷卻水接口		G3/4	G1	DN32	DN40	DN40	DN50	DN65	DN80	DN100	DN100

型號		ZLTZ4-3	ZLTZ4-6	ZLTZ4-10	ZLTZ4-15W	ZLTZ4-20W	ZLTZ4-30W	ZLTZ4-40W	ZLTZ4-75W	ZLTZ4-100W	ZLTZ4-150W
型號		ZLTZ4-3W	ZLTZ4-6W	ZLTZ4-10W	ZLTZ4-15W	ZLTZ4-20W	ZLTZ4-30W	ZLTZ4-40W	ZLTZ4-75W	ZLTZ4-100W	ZLTZ4-150W
溫度范圍		?-40℃ ~20℃
制冷量	at -10℃	5.2kW	11.15kW	18.4kW	26.3kW	31.6kW	48.2kW	70.2kW	124.3kW	160.4kW	271.9kW
	at -20℃	3.47kW	7.41kW	12.3kW	18.35kW	21.4kW	31.4kW	46kW	100.1kW	134kW	207.8W
	at -30℃	2.24kW	4.81kW	7.92kW	11.8kW	12.67kW	19.16kW	28.2kW	68.3kW	90.4kW	142.3kW
	at -40℃	1.36kW	2.95kW	4.7kW	5.83kW	6.74kW	10.45kW	15.41kW	42.8kW	55.2kW	89.3kW
接口尺寸	出口	φ12	φ12	φ16	φ22	φ22	φ28	φ28	DN50	DN50	DN65
接口尺寸	回口	φ22	φ22	φ35	φ35	φ35	φ54	φ54	DN80	DN80	DN100
水冷	at 25℃	2m3/h	4.2m3/h	5.3m3/h	6.2m3/h	9m3/h	14m3/h	20m3/h	31m3/h	38.5m3/h	60m3/h
冷卻水接口		G3/4	G1	DN32	DN32	DN40	DN50	DN65	DN65	DN80	DN100

型號		ZLTZ8-3	ZLTZ8-6	ZLTZ8-10	ZLTZ8-15W	ZLTZ8-20W	ZLTZ8-30W	ZLTZ8-40W	ZLTZ8-75W	ZLTZ8-100W	ZLTZ8-150W
型號		ZLTZ8-3W	ZLTZ8-6W	ZLTZ8-10W	ZLTZ8-15W	ZLTZ8-20W	ZLTZ8-30W	ZLTZ8-40W	ZLTZ8-75W	ZLTZ8-100W	ZLTZ8-150W
溫度范圍		?-80℃~ -30℃
制冷量	at -30℃
	at -40℃	6.9kW	14.8kW	24.4kw	36.7kW	42kW	73.2kW	110kW	187.5kW	257.5kW	365kW
	at -60℃	3.3kW	7.1kW	12kW	17.4kW	20kW	35kW	52.5kW	89.3kW	122.5kW	173.8kW
	at -75℃	1.65kW	3.55kW	6kW	8.7kW	10kW	17.5kW	26.2kW	44.7kW	61.3kW	87kW
接口尺寸	出口	φ12	φ12	φ16	φ22	φ22	φ28	φ28	DN40	DN40	DN65
接口尺寸	回口	φ22	φ22	φ35	φ35	φ35	φ54	φ54	DN80	DN80	DN100
水冷	at 25℃	2.7m3/h	5.3m3/h	6.68m3/h	9.3m3/h	12.5m3/h	27.6m3/h	33.8m3/h	66.8m3/h	70m3/h	125m3/h
冷卻水接口		G3/4	DN32	DN32	DN40	DN50	DN65	DN80	DN100	DN100	DN150

型號		HLTZ4-10WPEX	HLTZ4-40WPEX	HLTZ4-75WPEX
溫度范圍		-40 ℃～-30℃	-40℃～-30℃	-40℃～-30℃
控溫精度		±0.3℃	±0.3℃	±0.3℃
溫度反饋		Pt100	Pt100	Pt100
制冷量50HZ	-40℃	4.5kW	16kW	40kW
壓縮機		變頻壓縮機
節流方式		電子膨脹閥
輸入、顯示		7寸西門子觸摸屏\ PLC控制器
通信		Modbus RTU協議RS485接口、以太網TCP/IP協議
制冷劑		R404A/R448A
進出液尺寸		DN15 ?PN16	DN20 PN16	DN25 PN16
水冷冷凝器		需要冷水機供水或閉式冷卻塔供水
電源		380V 50HZ 可選配三相/460V 60HZ
管路材質		銅、SUS304
外殼材質		冷軋板噴塑（REL7035）
