TES -85℃～200℃

高精度高低溫控溫系統的典型應用：高壓反應釜冷熱源動態恒溫控制、雙層玻璃反應釜冷熱源動態恒溫控制、雙層反應釜冷熱源動態恒溫控制、微通道反應器冷熱源恒溫控制；小型恒溫控制系統、蒸餾系統控溫、材料低溫高溫老化測試、組合化學冷源熱源恒溫控制、半導體設備冷卻加熱、真空室制冷加熱恒溫控制。

高精度高低溫控溫系統優點與功能：溫度范圍從-120℃至350℃，性能優越，高精度、智能型溫度控制。多功能報警系統和安全功能、7寸、10寸彩色TFT觸摸屏圖形顯示，采用磁力驅動泵，沒有軸封泄漏問題。高溫降溫技術，可以從300℃直接制冷降溫【因為只有膨脹腔體內的導熱介質才和空氣中的氧氣接觸（而且膨脹箱的溫度在常溫到60度之間），可以達到降低導熱介質被氧化和吸收空氣中水份的風險。

產品介紹詳細信息

廠家實力視頻：

生產車間面積超1.2萬㎡，2021年銷售額突破3億元，在職員工近300人。

產品應用

廣泛用于半導體、新材料、生物工程、航天工業、醫療、化工等行業；配微通道、真空設備、蒸餾系統、老化測試等

常見的配套設備有微通道反應器蒸餾結晶、半導體設備冷卻、材料老化、結晶系統控溫等

結構原理及優勢

高溫時沒有導熱介質蒸發出來，而且不需要加壓的情況下就可以實現溫度的連續控溫；

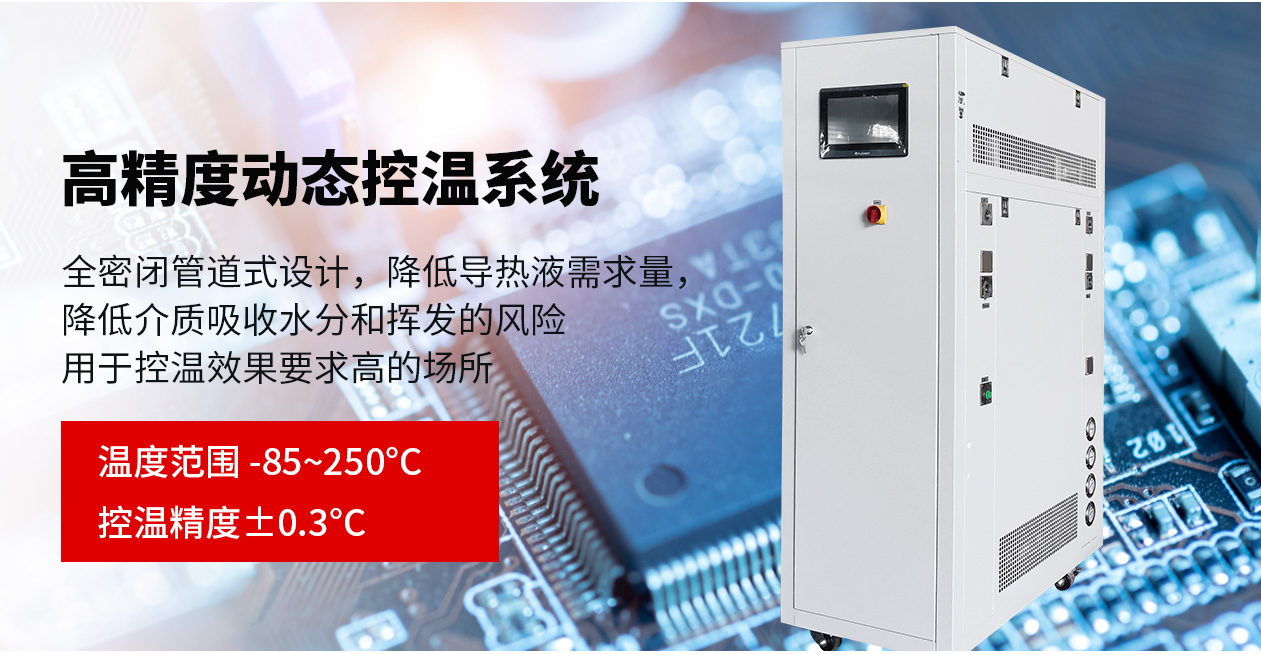

采用全密閉管道式設計，降低導熱液需求量的同時，提高系統的熱量利用率，達到快速升降溫度。膨脹容器中的導熱介質不參與循環，可以降低導熱介質在運行中吸收水分和揮發的風險

型號		TES-8525W	TES-8555W	TES-85A10W	TES-85A15W	TES-85A25W
溫度范圍		?-85℃～200℃
加熱功率		2.5kW	5.5kW	10kW	15kW	25kW
制冷量	200℃	2.5kW	5.5kW	10kW	15kW	25kW
	100℃	2.5kW	5.5kW	10kW	15kW	25kW
	20℃	2.5kW	5.5kW	10kW	15kW	25kW
	0℃	2.5kW	5.5kW	10kW	15kW	25kW
	-60℃	0.85kW	1.8kW	3.4kW	6.5kW	10kW
	-80℃	0.25kW	0.45kW	1.5kW	2.5kW	4kW
導熱介質溫控精度		±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃
系統壓力顯示		制冷系統、循環系統壓力采用壓力傳感器檢測顯示在觸摸屏上
控制器		西門子 S7-1200PLC，模糊PID控制算法，具備串級控制算法
溫度控制		導熱介質出口溫度控制模式外接溫度傳感器:（PT100或4～20mA或通信給定）控制模式（串級控制）
可編程		可編制5條程序，每條程序可編制40段步驟
通信協議		以太網接口TCP/IP協議
設備內部溫度反饋		設備導熱介質出口溫度、介質進口溫度、制冷系統冷凝溫度、環境溫度、壓縮機吸氣溫度、冷卻水溫度（水冷設備有）
外接入溫度反饋		PT100或4～20mA或通信給定
串級控制時		導熱油出口溫度與外接溫度傳感器的溫度差可設定可控制
溫差控制功能		設備進液口溫度與出液口溫度的溫度差值可設定可控制（保護系統安全）
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因為高溫使壓力上升，低溫自動補充導熱介質。
加熱		指系統最大的加熱輸出功率（根據各型號）加熱器有三重保護，獨立溫度限制器，確保加熱系統安全功率大于10kW采用調壓器，加熱功率輸出控制采用4～20mA線性控制
制冷能力		指在不同的溫度具備帶走熱量的能力（理想狀態下），實際工況需要考慮環境散熱，請適當放大，并且做好保溫措施。
循環泵流量、壓力 max		磁力驅動泵
		25L/min 2.5bar	50L/min 2.5bar	50L/min 2.5bar	110L/min 2.5bar	150L/min 2.5bar
壓縮機		泰康	?艾默生谷輪渦旋柔性壓縮機
蒸發器		板式換熱器
制冷附件		丹佛斯/艾默生配件（干燥過濾器、油分離器、高低壓保護器、視鏡）
節流方式		電子膨脹閥
操作面板		無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL 數據導出
安全防護		具有自我診斷功能；相序斷相保護器、冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置等多種安全保障功能。
制冷劑		R404A/R508B
接口尺寸		ZG1/2	ZG3/4	ZG3/4	ZG1	DN32 PN10 RF
外型尺寸(水冷） cm		5570175	6585185	80120185	100150185	200145205
水冷型 W		帶W型號為水冷型
水冷冷凝器		板式換熱器（特別注意要求使用冷水機供水）
冷卻水量 at 20℃		2000L/H 1.5bar~4bar ZG3/4	2400L/H 1.5bar~4bar ZG3/4	3500L/H 1.5bar~4bar ZG1	5200L/H 1.5bar~4bar ZG1 1/4	12m3/H 1.5bar~4bar DN40
電源 380V50HZ		7.5kW	13kW	22kW	32kW	54kW
電源		AC 380V 50HZ 三相五線制可定制460V 60HZ、220V 60HZ 三相
外殼材質		冷軋板噴塑（標準顏色7035）
隔離防爆		可定制隔離防爆（EXdIIBT4) 無錫冠亞防爆產品安裝許可證號：PCEC-2017-B025
正壓防爆		可定制正壓防爆(EXPXdmbIICT4) 正壓系統必須是水冷設備無錫冠亞防爆產品安裝許可證號：PCEC-2017-B025
